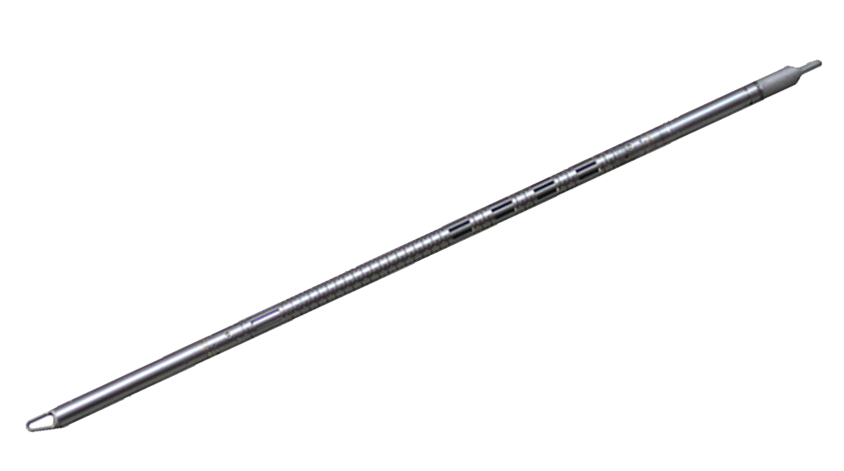

      微電阻率掃描成像測井儀 (UMRIT)

      局部展示

      產品介紹
      技術規格
      產品分類
      銷售熱線

             通過極板上的陣列電極逐個記錄每個電極的電流強度和施加的電壓值,得到全井段細微的電阻率變化,最后通過地面軟件的處理獲得井壁圖像。儀器同時能夠完成井斜、方位和井徑參數的測量,反映儀器所處位置井眼的井斜、方位和井眼幾何尺寸。微電阻率成像掃描儀器借鑒國外先進經驗,電子線路、探頭和極板等經過優化改進,極板數字化,采用以太網儀器總線,能夠掛接多種網絡測井系統,并經過測井實驗,取得了良好的測井效果。功能:提供井眼地層高分辨率、大動態范圍微電阻率成像,應用在裂縫識別及評價、薄層評價、巖性劃分、沉積相分析、構造分析和地層各向異性評價,在重點探區及復雜地層的勘探開發中發揮了重要作用。

      未找到相應參數組,請于后臺屬性模板中添加

        構造特征分析
      ●  巖性、巖相分析
      ●  儲層及裂縫分析







      最高承受溫度:175℃

      最大承受壓力:140MPa

      儀器外徑:12.7cm

      最小井眼尺寸:15.875cm (成像)

      儀器總長度:7.37m

      最大井眼尺寸:53.34cm   (成像)

      儀器重量:97.5kg

      測井速度:540m/h

      儀器位置:居中

      源類型: 感應電流

      傳感器類型:鈕扣電極

      傳感器間距:兩排,一排12個電極,一排13個電極

      采樣頻率:  394個樣點/m,  20ft/min(低數據率)& 30ft/min(高數據率)

      可組合性:Ethernet通訊,幀周期50ms,幀有效數據量867Byte



      電阻

      方位角

      旋轉角

      井斜角

      井徑

      原理

      微電阻

      導航





      6臂

      范圍

      0.2-10,000ohm-m

      0-360°

      0-360°

      0-90°

      6-21in



      0<Rt/Rm<20,000









      垂直分辨率90%

      0.2in

      N/A

      N/A

      N/A

      N/A

      探測深度

      由地層構造決定,12in內

      N/A

      N/A

      N/A

      N/A

      分辨率

      N/A

      0.1°

      0.1°

      0.03°

      0.1in

      精度

      N/A

      ±5°

      ±2°

      ±0.6°

      ±0.1in

      主要曲線

      成像圖像

      AZI, HAZI

      ROT

      DEVI

      CAL 1-6

      輔助曲線

      微電阻率

      方位角

      自轉角

      AZI

      井斜

      車間刻度:電阻率刻度盒,導航儀刻度臺,7in和15in 井徑環

      井場刻度:電阻率刻度盒,導航探頭操作檢查,7in井徑環

      硬件

      張力

      壓縮力

      力矩

      儀器接頭

      130,000 lbs

      130,000 lbs

      600 lb-ft

      心軸體

      130,000 lbs

      130,000 lbs

      600 lb-ft

      4-1/4英寸絕緣短節

      130,000 lbs

      130,000 lbs

      600 lb-ft
